GIS GPFU elektrische kettingtakel met frequentieomvormer 100–2500 kg

Ontworpen en getest volgens: EN 14492-2

3D-voorvertoning Sleep om te draaien · scrol om te zoomen

Terug naar de catalogus

GIS GPFU elektrische kettingtakel met frequentieomvormer 100–2500 kg

Name: GIS GPFU elektrische kettingtakel met frequentieomvormer 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

SKU-basis: GIS-GPFU | Markt: NL | Landinstelling: nl

Prijs Configureer hieronder uw takel — de prijs, het gewicht en de verzendinformatie worden direct bijgewerkt terwijl u uw keuzes maakt.

Brochure Flyer Vragenlijst Gebruiksaanwijzing CE-verklaring GPFU-tekening Reserveonderdelen

Categorieën: Elektrische kettingtakels

Tags: Elektrische takels, Werkplaatskranen

Volumekorting — bespaar tot 12% De korting wordt automatisch berekend over het subtotaal van de winkelwagen.

Aantal	Korting
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% bundelactie wanneer deze bestelling artikelen uit ten minste twee productcategorieën combineert (bijv. een takel + een zwenkkraan). In combinatie met volumekorting kan de totale besparing oplopen tot 15%.

Configureer uw takel

Selecteer het draagvermogen, de overspanning en de opties. Prijs, gewicht en verzendkosten worden direct bijgewerkt.

Stap 0 — verplicht

Hoe gaat u deze takel gebruiken?

Kies de optie die het beste overeenkomt. Elke gebruiksklasse heeft een eigen capaciteitsbereik: hoe intensiever het gebruik, hoe lager de nominale belasting. Als u een lichtere klasse selecteert dan uw werkelijke gebruik vereist, vervalt de fabrieksgarantie en bestaat het risico op motorschade. Kies bij twijfel de hoogst verwachte klasse — de takel die u daadwerkelijk nodig hebt.

1 Hijsvermogen — kg

2 Hefhoogte — m

3 Stroomvoorziening

GPFU-takels zijn uitsluitend geschikt voor 3-fasige netvoeding (de frequentieomvormer heeft een 3-fasige voeding nodig) — 3 × 400 V is de werkplaatsstandaard. 1-fasige uitvoeringen zijn niet verkrijgbaar met de frequentieomvormer.

4 Hijssnelheid

De geïntegreerde frequentieregelaar (15–87 Hz) zorgt voor een zachte start en traploze snelheidsregeling in twee standen via de standaard hangdrukknopkast. N bereikt 9,6 m/min met 1 kettingpart; NL halveert de snelheden voor nauwkeuriger positioneren. Uitvoeringen met twee kettingparten verdubbelen het draagvermogen en halveren de snelheid. Acceleratiecurven en snelheden kunnen in de fabriek worden afgesteld.

5 Ophangloopkat (GHF / GMF)

Optionele GIS-ophangloopkat om de takel langs een I-balk te verplaatsen. GHF is handmatig (met de hand voortbewogen); GMF is gemotoriseerd. Wanneer een loopkat wordt toegevoegd, moet de takel met een oogbout worden gemonteerd (technisch voorschrift van GIS), waardoor de optie haakophanging niet meer beschikbaar is. De prijzen van de gemotoriseerde GMF zijn inclusief de verplichte GMF-GP-verbindingskabel (CHF 21).

6 Flensbreedte (balkbreedte)

Breedte van de flens van de I-ligger / monorail waarop de loopkat rijdt. Standaardbereiken worden af fabriek zonder toeslag geleverd; voor bredere liggers kunnen kosten voor een steunbout- of contragewichtbevestiging in rekening worden gebracht. Meet de flens (bovenste horizontale rand) van uw ligger in millimeters.

7 Ophanging

Ophanging met oogbout is de standaard vaste bevestiging. Met haakophanging kunt u de takel zonder nieuwe bedrading tussen loopkatten wisselen.

8 Kettingzak / kettingbak

De kettingopvangbak vangt tijdens de opgaande beweging de slappe ketting op. Kunststof is het voordeligst, textielzakken bieden plaats aan meer ketting en MF-uitvoeringen (plaatmetalen frame) beperken de bouwhoogte voor installaties met weinig beschikbare bouwhoogte.

9 Tandwiel-eindschakelaar

De standaard tandwiel-eindschakelaar is inbegrepen bij 3-fasemodellen. Dubbele noodstops voegen een tweede redundante uitschakeling toe. Externe eindstops zijn vereist voor hoge installaties en werken uitsluitend met een textielkettingzak.

10 Spanning / certificering

Standaard EU-spanningen zijn inbegrepen. Speciale spanning omvat niet-standaard motorwikkelingen. De CSA/CUS-uitvoering voegt Noord-Amerikaanse certificeringen toe (uitsluitend 60 Hz).

11 Bedieningsschakelaar / hangdrukknopkast

Premium schakelaarvarianten gelden als aanvulling op de standaard hangdrukknopkast; de werkelijke lengte van de besturingskabel wordt in de volgende stap geselecteerd. Wanneer een gemotoriseerde GMF-loopkat wordt geselecteerd, wordt de hangdrukknopkast automatisch uitgevoerd met 4 knoppen + ES (technische regel van GIS).

12 Lengte bedieningskabel

De standaardkabel die op de hefhoogte is afgestemd, heeft de GIS-cataloguslengte (2-knops: hefhoogte − 1,2 m; 4-knops: hefhoogte − 1 m). Versleep de schuifregelaar of voer een willekeurige waarde tussen 2 en 60 m in als u een andere lengte nodig hebt (bijv. installaties met meerdere niveaus). De catalogustaffelprijzen zijn van toepassing wanneer uw lengte overeenkomt met de standaard voor een hefhoogte van 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; anders berekenen wij de basisset + een prijs per meter.

13 Veiligheidshaak

Vervangt de standaard lasthaak door een veiligheidshaak (sluitklep plus hogere veiligheidsfactor). Vereist op sommige locaties in de bouw- en entertainmentsector.

14 Tweede rem

Voegt een redundante rem toe voor extra veiligheid bij hijstoepassingen (evenementenindustrie, hijsen van personen).

15 Thermische beveiliging

Thermische motorbeveiliging. Klixon is een bimetaalschakelaar die het stuurcircuit bij de uitschakeltemperatuur fysiek onderbreekt; PTC is een thermistor die via een relais een signaal geeft (variant zonder uitschakeling) of de motor uitschakelt (variant met uitschakeling). Dit zijn alternatieve circuits — kies er één.

16 Bedrijfsgegevensteller

Registreert bedrijfsuren / cycli voor voorspellend onderhoud. Vereist een stuurspanning van 42 V (standaard 3-Ph-modellen).

17 Afschakeling bij slappe ketting

Stopt de takel als de ketting slap komt te hangen (lastondersteuning bezweken). Vereist voor bepaalde personenhijs-/theatertoepassingen.

18 Veilige radiografische afstandsbediening

Draadloze hangbediening met 2 knoppen en noodstop. 42 V is de standaard voor 3-Ph-takels, 24 V voor speciale laagspanningsbesturing. Met de keuzeschakelaar kan één hangbediening meerdere takels bedienen.

Configuratie —

Nettoprijs —

Aantal

Staffelprijzen — bespaar tot 12 %

Aantal	Korting

Bundelactie: ontvang 3 % extra korting wanneer deze bestelling artikelen uit ten minste twee productcategorieën combineert (bijv. een takel + een zwenkkraan).

Prijsopbouw

Nettototaal (excl. btw)	—

Geschat gewicht —
Levertijd —
Niveau montageset —
Totale hoogte —

Schatting van de verzendkosten

Land van levering

—

Voer hierboven het land van levering in om een indicatieve schatting van de vrachtkosten te bekijken.

Een offerte op maat nodig?

Stuur ons uw wensen via het offerteformulier — dit product wordt vooraf ingevuld en u kunt meerdere artikelen aan één aanvraag toevoegen.

Offerte aanvragen

De GIS GPFU is de uitvoering met frequentieomvormer van de beproefde GIS GP elektrische kettingtakel. Waar een standaardtakel tussen twee vaste snelheden schakelt, versnelt en vertraagt de GPFU traploos. Dit is ideaal voor toepassingen die veel cycli, nauwkeurige positionering of een behoedzame hantering van gevoelige lasten vereisen.

Belangrijkste kenmerken

Geïntegreerde frequentieomvormer (2,2 kW bij de frames GP 250/500 FU en 3,7 kW bij de GP 1000 FU) voor de aansturing van een vierpolige stator — beide snelheidstrappen worden elektronisch gegenereerd (15–87 Hz)
Zachte start en zachte stop: ontziet de last, ketting en staalconstructie en beperkt het slingeren van de last tot een minimum
Hijssnelheden tot 9,6 m/min (N FU, 1 kettingpart) — bij de hoogste snelheid circa 20% sneller dan de standaardtakel met twee snelheden
De acceleratiecurven en beide snelheden kunnen afzonderlijk in de fabriek of tijdens de inbedrijfstelling worden ingesteld
Ontworpen voor hoge schakelfrequenties en meerploegenbedrijf: elke combinatie van draagvermogen en aantal kettingparten is gecatalogiseerd tot en met bedrijfsklasse A7/M7; een extreme classificatie van 200 cycli/60% ED is op aanvraag verkrijgbaar
Radio-ontstoringsfilter — voldoet aan EN 61000 voor industriële omgevingen (klasse A) overeenkomstig de EMC-richtlijn
Tweetraps drukknopbediening via de standaard GIS-bedieningshanger of radiografische afstandsbediening — er is geen speciale opleiding van de bediener vereist
Beschermingsgraad IP65, isolatieklasse F en lasthaak volgens DIN 15401
Handmatige loopkat (GHF) of gemotoriseerde loopkat (GMF) verkrijgbaar; uitsluitend geschikt voor driefasige netvoeding
GP 1600 FU en GP 2500 FU (tot 6300 kg, frequentieomvormer van 5,5 kW met remweerstand) verkrijgbaar op aanvraag
Voldoet aan Machinerichtlijn 2006/42/EG

Technisch overzicht

Model/SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Productfamilie: elektrische kettingtakels
Draagvermogen: 100–2500 kg
Hefhoogte: 3–60 m
Hijssnelheid: traploos tot 9,6 m/min (1 kettingpart) / 4,8 m/min (2 kettingparten), 15–87 Hz
Bedrijfsklasse: M3–M7 (ISO 4301-1 / FEM); het FU-draagvermogensbereik is één bedrijfsklasse strenger dan bij de standaard GP
Voeding: 3 × 400 V / 3 × 230 V, 50 Hz (uitsluitend 3-fasig)
Beschermingsgraad: IP65

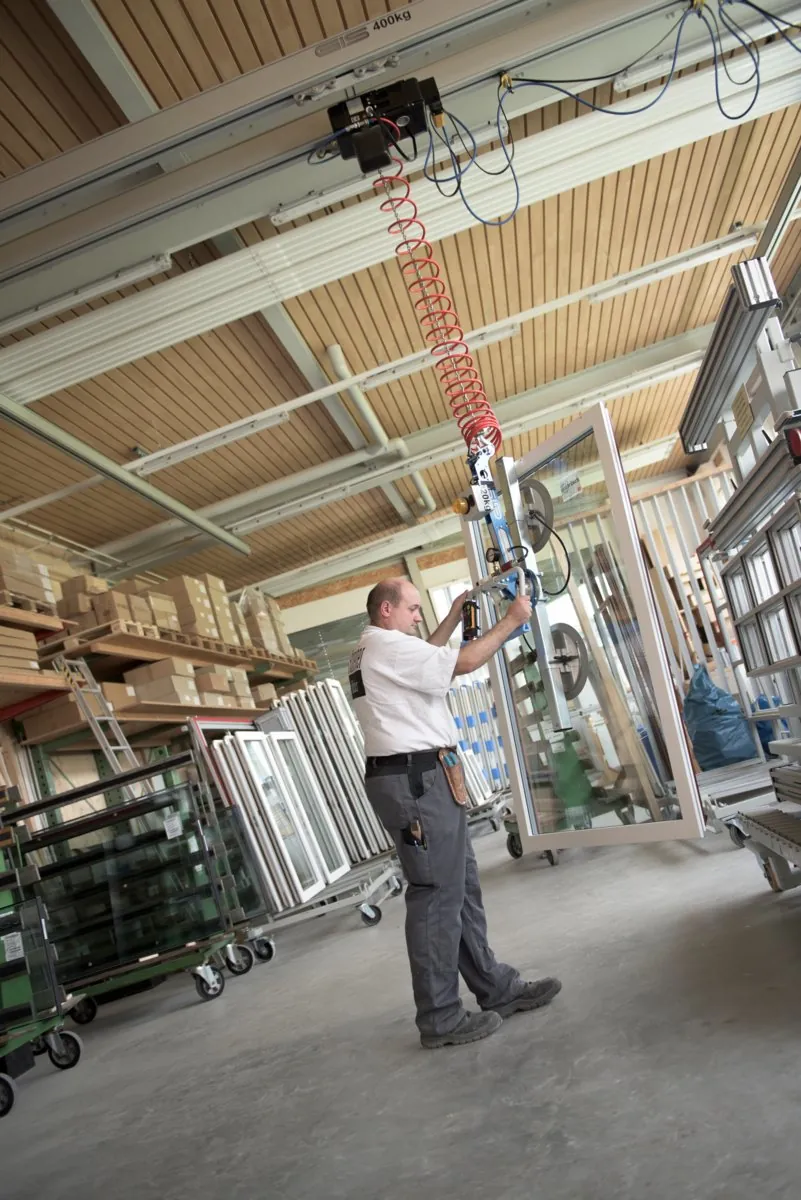

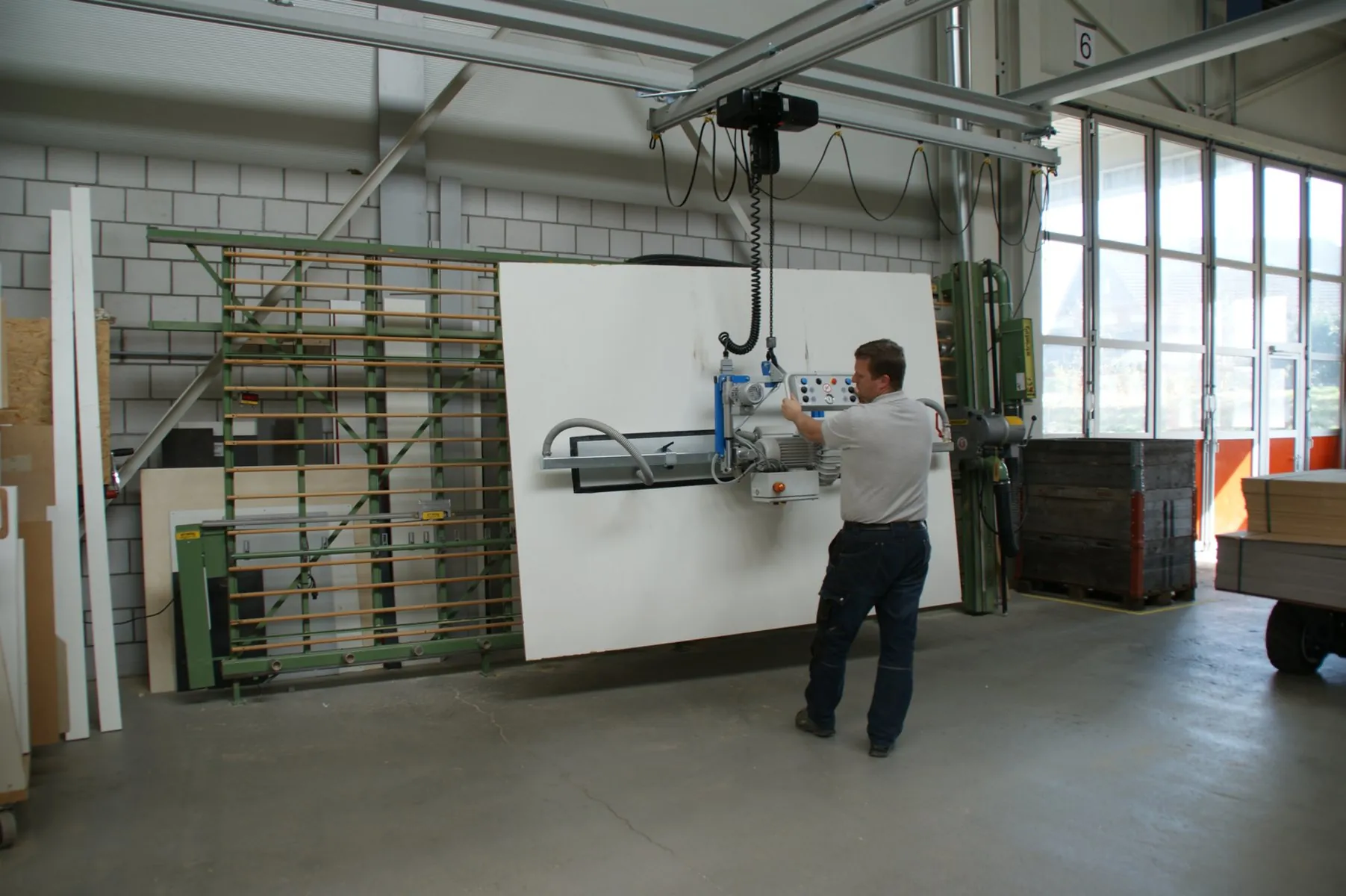

Typische toepassingen: assemblagelijnen, geautomatiseerde productie, nauwkeurige hantering van stempels en matrijzen, hantering van glas en gevoelige lasten en logistiek in meerploegenbedrijf

Configureer online het draagvermogen, de hefhoogte, bedrijfsklasse, het snelheidsprofiel, de loopkat en de opties. Voeg de takel vervolgens toe aan de winkelwagen of offertelijst. Elke configuratie wordt geprijsd op basis van de actuele GIS-fabrieksprijslijst.

Specificaties

Model	Draagvermogen (bedrijfsklasse)	Hijssnelheid (N FU)	Eigengewicht (hefhoogte 3 m)
GP 250 FU — 1 kettingpart	320 kg bij M3 / 200 kg bij M5	2,4–9,6 m/min	25 kg
GP 250 FU — 2 kettingparten	630 kg bij M3 / 400 kg bij M5	1,2–4,8 m/min	26 kg
GP 500 FU — 1 kettingpart	630 kg bij M3 / 400 kg bij M5	2,4–9,6 m/min	29 kg
GP 500 FU — 2 kettingparten	1250 kg bij M3 / 800 kg bij M5	1,2–4,8 m/min	30 kg
GP 1000 FU — 1 kettingpart	1250 kg bij M3 / 800 kg bij M5	2,4–9,6 m/min	66 kg
GP 1000 FU — 2 kettingparten	2500 kg bij M3 / 1600 kg bij M5	1,2–4,8 m/min	70 kg

De NL FU-profielen halveren de snelheden (1,2–6,9 / 0,6–3,5 m/min) voor een fijnere positionering. Het FU-draagvermogensbereik is één bedrijfsklasse strenger dan dat van de standaard GP-takel; daartegenover staat dat elke combinatie tot en met A7/M7 is gecatalogiseerd. Frequentieomvormer: 2,2 kW (GP 250/500 FU) / 3,7 kW (GP 1000 FU), 15–87 Hz, radio-ontstoringsfilter volgens EN 61000 klasse A. GP 1600/2500 FU tot 6300 kg verkrijgbaar op aanvraag. De waarden zijn gebaseerd op gegevensbladen 9510.9203.5 / 9511.9208.5 / 9515.9209.5.

Kenmerken

Draagvermogen	100–2500 kg
Hefhoogte	3–60 m
Hefsnelheid	tot 9.6 m/min (traploos, 15–87 Hz)
Bedrijfsklasse (ISO/FEM)	M3–M7 (A3–A7)
Beschermingsklasse	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
