GIS GP250 elektrische kettingtakel voor 100–630 kg
Ontworpen en getest volgens: EN 14492-2
3D-voorvertoning Sleep om te draaien · scrol om te zoomen
Terug naar de catalogus

GIS GP elektrische kettingtakel 100–6300 kg

SKU-basis: GIS-GP | Markt: NL | Landinstelling: nl
Prijs Configureer hieronder uw takel — de prijs, het gewicht en de verzendinformatie worden direct bijgewerkt terwijl u uw keuzes maakt.

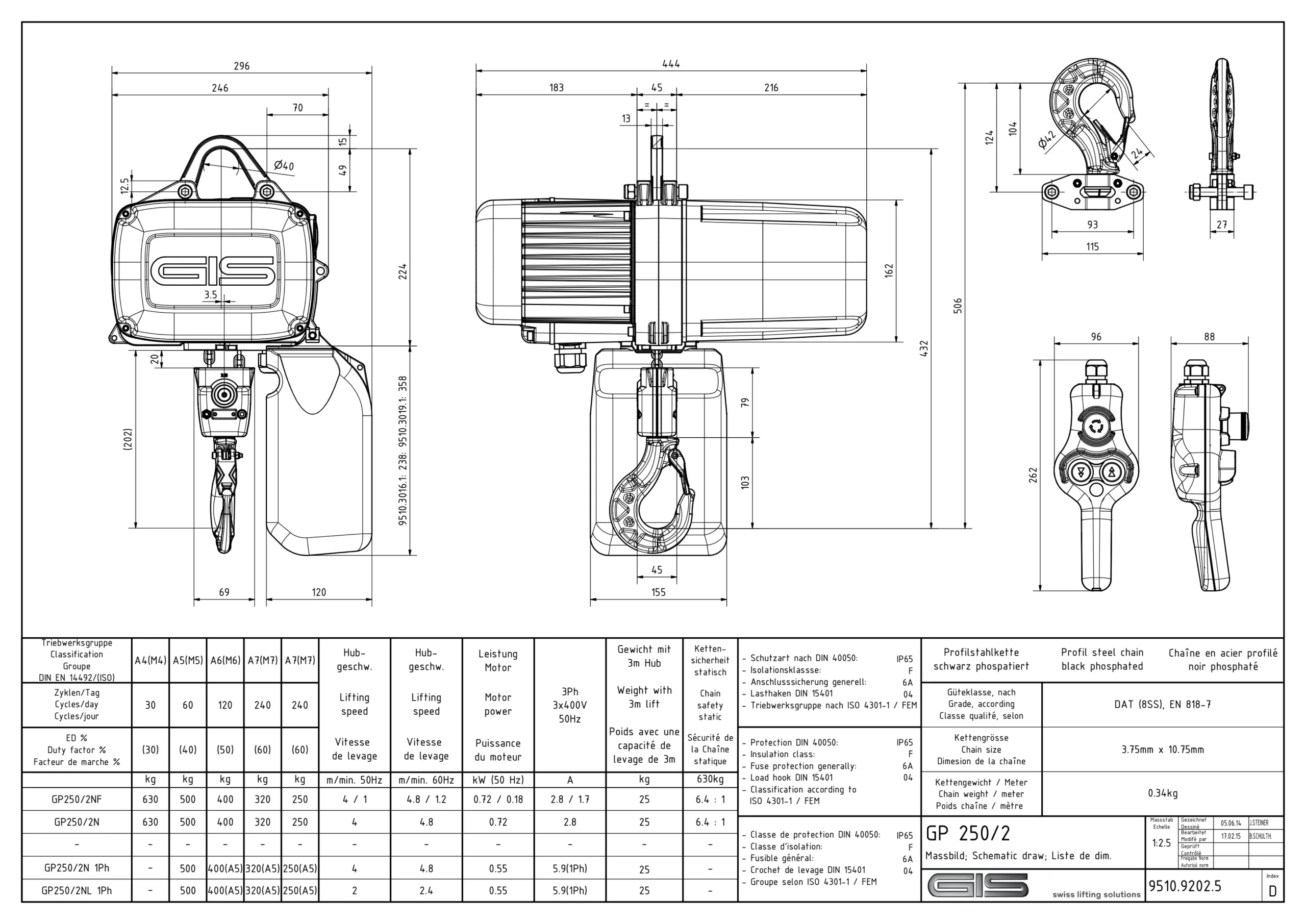

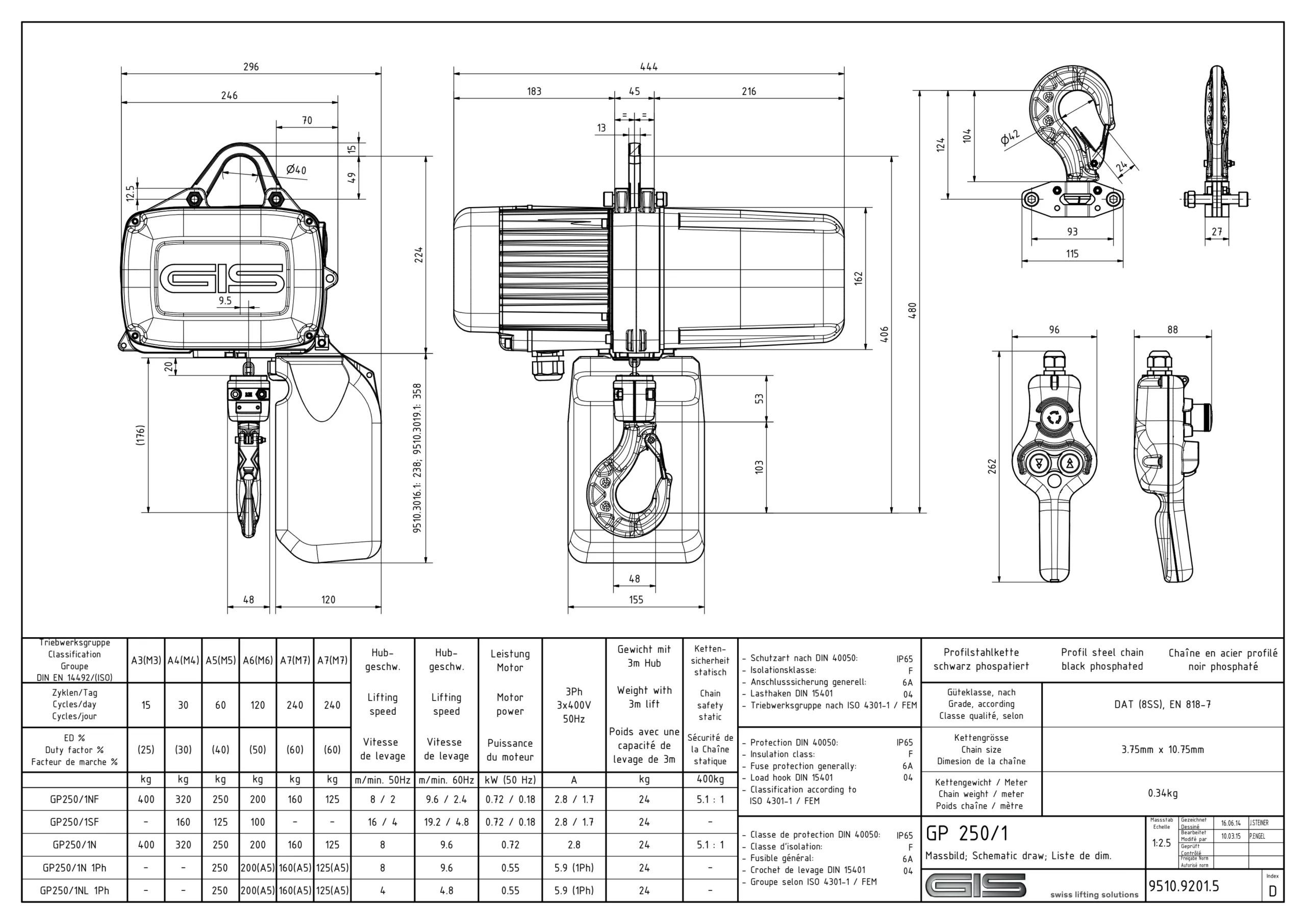

Technische documentatie Brochure Flyer Vragenlijst Gebruiksaanwijzing CE-verklaring Kettingbak GP250/1-tekening GP250/2-tekening Reserveonderdelen
Categorieën: Elektrische kettingtakels
Tags: Elektrische takels, Werkplaatskranen
Volumekorting — bespaar tot 12% De korting wordt automatisch berekend over het subtotaal van de winkelwagen.
AantalKorting
1 unit —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% bundelactie wanneer deze bestelling artikelen uit ten minste twee productcategorieën combineert (bijv. een takel + een zwenkkraan). In combinatie met volumekorting kan de totale besparing oplopen tot 15%.

Configureer uw takel

Selecteer het draagvermogen, de overspanning en de opties. Prijs, gewicht en verzendkosten worden direct bijgewerkt.

Stap 0 — verplicht

Hoe gaat u deze takel gebruiken?

Kies de optie die het beste overeenkomt. Elke gebruiksklasse heeft een eigen capaciteitsbereik: hoe intensiever het gebruik, hoe lager de nominale belasting. Als u een lichtere klasse selecteert dan uw werkelijke gebruik vereist, vervalt de fabrieksgarantie en bestaat het risico op motorschade. Kies bij twijfel de hoogst verwachte klasse — de takel die u daadwerkelijk nodig hebt.

1 Hijsvermogen — kg
2 Hefhoogte — m
3 Stroomvoorziening

3-fase 400 V is de werkplaatsstandaard. Gebruik 1-fase 230 V voor locaties zonder 3-fasenstroom. NF- en SF-snelheidsprofielen zijn alleen beschikbaar met een 3-fasenaansluiting.

4 Hijssnelheid

Eén snelheid (N) is de standaardtakel met 8 m/min. Langzaam (NL) halveert de snelheid voor nauwkeurigere positionering. NF biedt bediening met twee snelheden. SF verdubbelt de snelheid, maar halveert het draagvermogen.

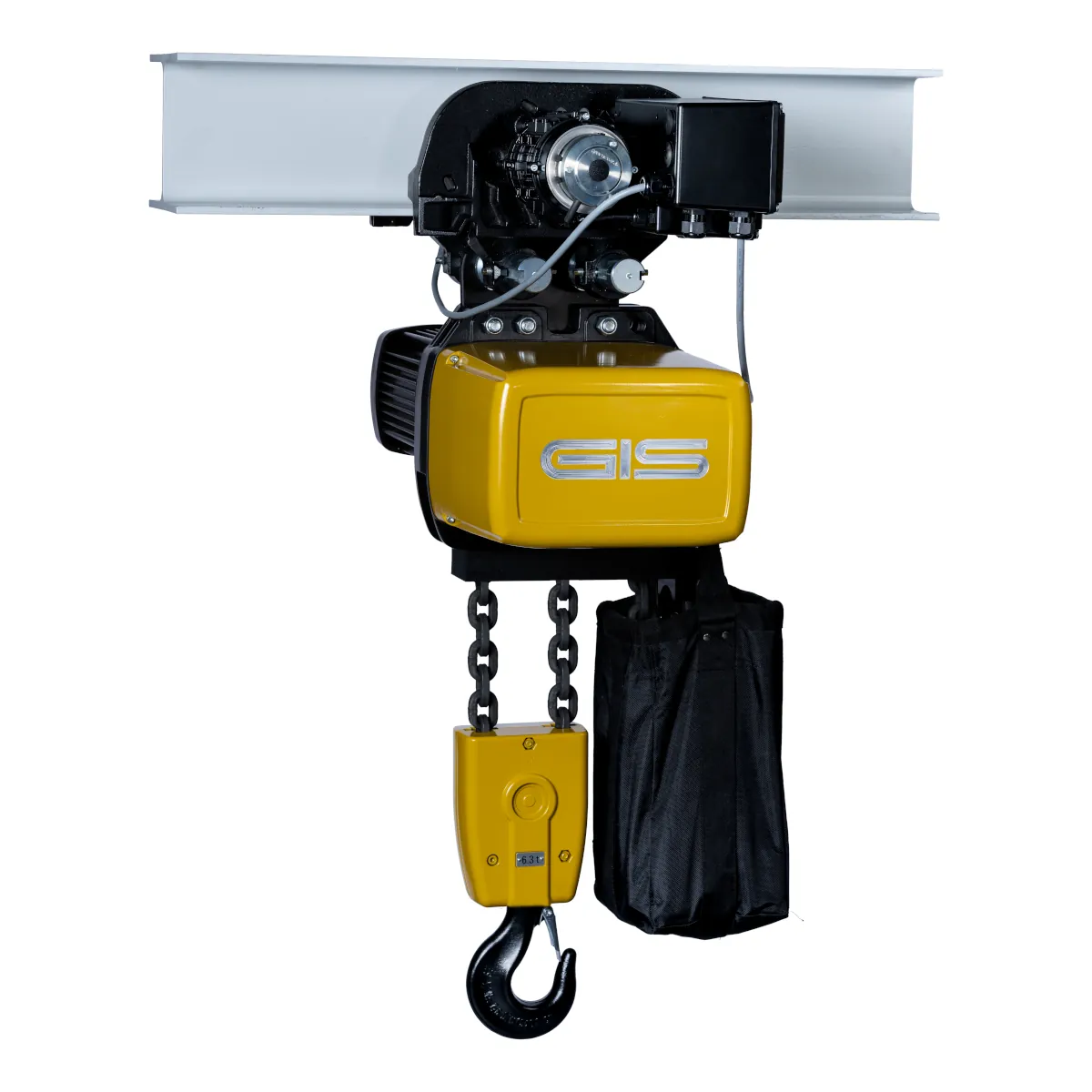

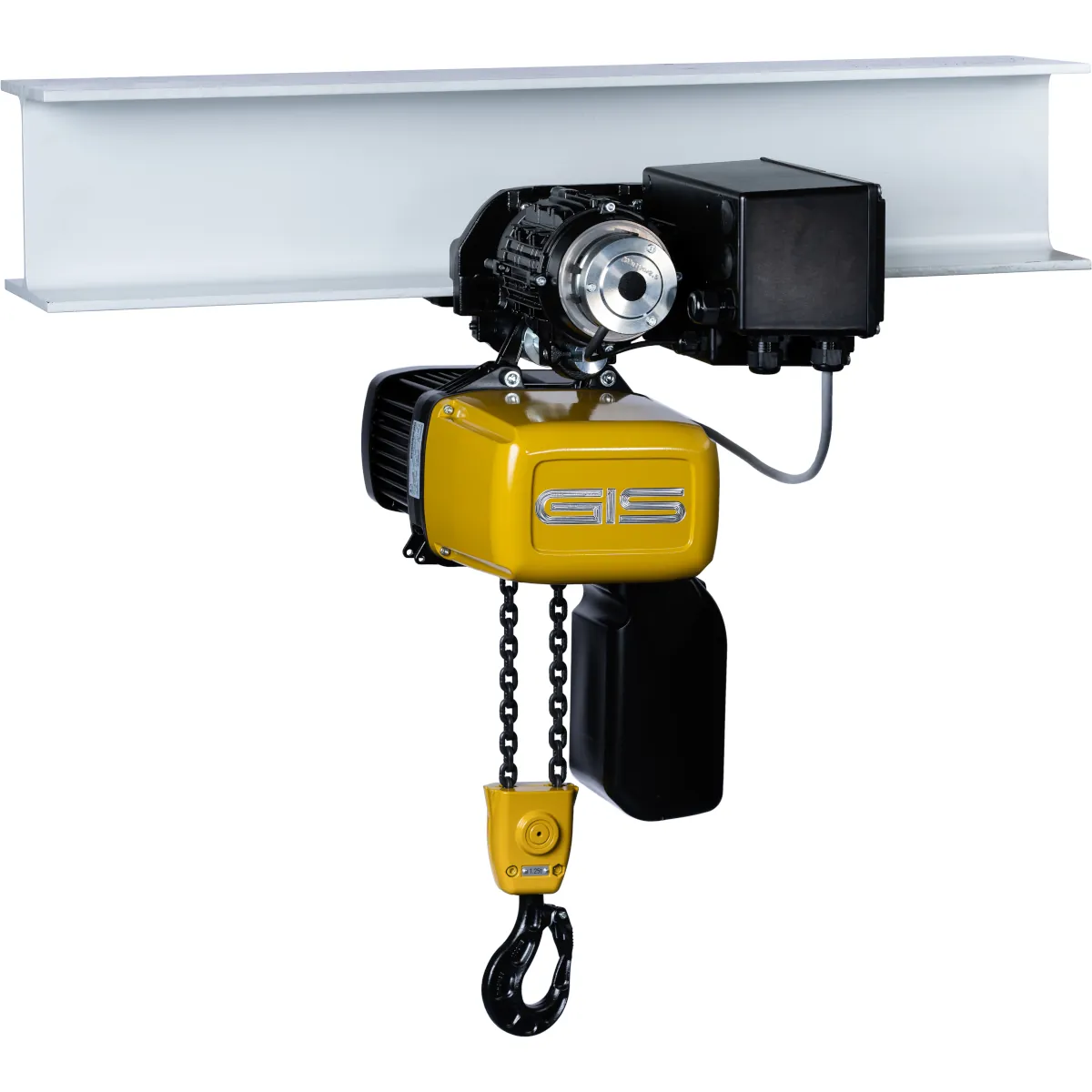

5 Ophangloopkat (GHF / GMF)

Optionele GIS-ophangloopkat om de takel langs een I-balk te verplaatsen. GHF is handmatig (met de hand voortbewogen); GMF is gemotoriseerd. Wanneer een loopkat wordt toegevoegd, moet de takel met een oogbout worden gemonteerd (technisch voorschrift van GIS), waardoor de optie haakophanging niet meer beschikbaar is. De prijzen van de gemotoriseerde GMF zijn inclusief de verplichte GMF-GP-verbindingskabel (CHF 21).

6 Flensbreedte (balkbreedte)

Breedte van de flens van de I-ligger / monorail waarop de loopkat rijdt. Standaardbereiken worden af fabriek zonder toeslag geleverd; voor bredere liggers kunnen kosten voor een steunbout- of contragewichtbevestiging in rekening worden gebracht. Meet de flens (bovenste horizontale rand) van uw ligger in millimeters.

7 Ophanging

Ophanging met oogbout is de standaard vaste bevestiging. Met haakophanging kunt u de takel zonder nieuwe bedrading tussen loopkatten wisselen.

8 Kettingzak / kettingbak

De kettingopvangbak vangt tijdens de opgaande beweging de slappe ketting op. Kies het materiaal — wij monteren automatisch de kleinste GIS-bakmaat waarin uw geconfigureerde kettinglengte past.

9 Tandwiel-eindschakelaar

De standaard tandwiel-eindschakelaar is inbegrepen bij 3-fasemodellen. Dubbele noodstops voegen een tweede redundante uitschakeling toe. Externe eindstops zijn vereist voor hoge installaties en werken uitsluitend met een textielkettingzak.

10 Spanning / certificering

Standaard EU-spanningen zijn inbegrepen. Speciale spanning omvat niet-standaard motorwikkelingen. De CSA/CUS-uitvoering voegt Noord-Amerikaanse certificeringen toe (uitsluitend 60 Hz).

11 Bedieningsschakelaar / hangdrukknopkast

Premium schakelaarvarianten gelden als aanvulling op de standaard hangdrukknopkast; de werkelijke lengte van de besturingskabel wordt in de volgende stap geselecteerd. Wanneer een gemotoriseerde GMF-loopkat wordt geselecteerd, wordt de hangdrukknopkast automatisch uitgevoerd met 4 knoppen + ES (technische regel van GIS).

12 Lengte bedieningskabel

De standaardkabel die op de hefhoogte is afgestemd, heeft de GIS-cataloguslengte (2-knops: hefhoogte − 1,2 m; 4-knops: hefhoogte − 1 m). Versleep de schuifregelaar of voer een willekeurige waarde tussen 2 en 60 m in als u een andere lengte nodig hebt (bijv. installaties met meerdere niveaus). De catalogustaffelprijzen zijn van toepassing wanneer uw lengte overeenkomt met de standaard voor een hefhoogte van 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; anders berekenen wij de basisset + een prijs per meter.

13 Veiligheidshaak

Vervangt de standaard lasthaak door een veiligheidshaak (sluitklep plus hogere veiligheidsfactor). Vereist op sommige locaties in de bouw- en entertainmentsector.

14 Tweede rem

Voegt een redundante rem toe voor extra veiligheid bij hijstoepassingen (evenementenindustrie, hijsen van personen).

15 Thermische beveiliging

Thermische motorbeveiliging. Klixon is een bimetaalschakelaar die het stuurcircuit bij de uitschakeltemperatuur fysiek onderbreekt; PTC is een thermistor die via een relais een signaal geeft (variant zonder uitschakeling) of de motor uitschakelt (variant met uitschakeling). Dit zijn alternatieve circuits — kies er één.

16 Bedrijfsgegevensteller

Registreert bedrijfsuren / cycli voor voorspellend onderhoud. Vereist een stuurspanning van 42 V (standaard 3-Ph-modellen).

17 Afschakeling bij slappe ketting

Stopt de takel als de ketting slap komt te hangen (lastondersteuning bezweken). Vereist voor bepaalde personenhijs-/theatertoepassingen.

18 Veilige radiografische afstandsbediening

Draadloze hangbediening met 2 knoppen en noodstop. 42 V is de standaard voor 3-Ph-takels, 24 V voor speciale laagspanningsbesturing. Met de keuzeschakelaar kan één hangbediening meerdere takels bedienen.

Een offerte op maat nodig?

Stuur ons uw wensen via het offerteformulier — dit product wordt vooraf ingevuld en u kunt meerdere artikelen aan één aanvraag toevoegen.

Offerte aanvragen

GIS GP elektrische kettingtakel 100–6300 kg

De elektrische kettingtakels uit de GP-serie hebben een eenvoudig ontwerp en bevatten geen gevoelige elektronica, waardoor het risico op productiestilstand wordt beperkt. Ze zijn ontworpen voor intensief gebruik, werken zeer stil en hebben een uitzonderlijk lange levensduur. De ergonomische bedieningsschakelaar met een lage spanning van 42 V maakt comfortabel en veilig werken mogelijk. Het onderhoud is eenvoudig en snel en vereist geen speciaal gereedschap.

Elektrische kettingtakels van GIS worden al meer dan 60 jaar in Zwitserland ontwikkeld en geproduceerd. De standaard elektrische kettingtakels van GIS bieden een ideale oplossing voor talrijke industriële hijstoepassingen. Afhankelijk van de complexiteit van de taak en de omstandigheden op de gebruikslocatie bieden wij speciale GIS-uitvoeringen. Er is een breed assortiment uitbreidingen en opties beschikbaar. De elektrische kettingtakels en loopkatten van GIS voldoen aan de eisen van de EG-Machinerichtlijn en de relevante ISO- en EN-normen.



Voordelen

  • ontworpen voor industrieel gebruik onder de meest extreme omstandigheden
  • 3 jaar garantie op alle elektrische kettingtakels uit de GP-serie
  • de garantie is uitsluitend geldig wanneer de in de gebruiksaanwijzing beschreven bedrijfsvoorwaarden en inspectie- en onderhoudsintervallen worden nageleefd
  • driefasenmotor, 400 V, 50 Hz
  • alle GP-kettingtakels zijn standaard voorzien van beschermingsgraad IP65
  • isolatieklasse F
  • toepassingsbereik van -15 °C tot +50 °C
  • veiligheidsfactor van de ketting van minimaal 8 (DIN EN 14492 A5, ISO M5)
  • stalen profielketting van mangaan-gefosfateerd staal, met een langere levensduur en verbeterde droogloopeigenschappen
  • onafhankelijke tandwielkast met permanente smering
  • hogere veiligheid en positioneernauwkeurigheid dankzij geavanceerde frequentieregelaartechnologie en 42V-besturing
  • FEM-classificaties: A3/M3 (25% ED), A4/M4 (30% ED), A5/M5 (40% ED), A6/M6 (50% ED), A7/M7 (60% ED)
  • hoge FEM-classificatie A6/M6 bij een draagvermogen tot 400 kg en twee hijssnelheden
  • tot 60% meer hijsvermogen

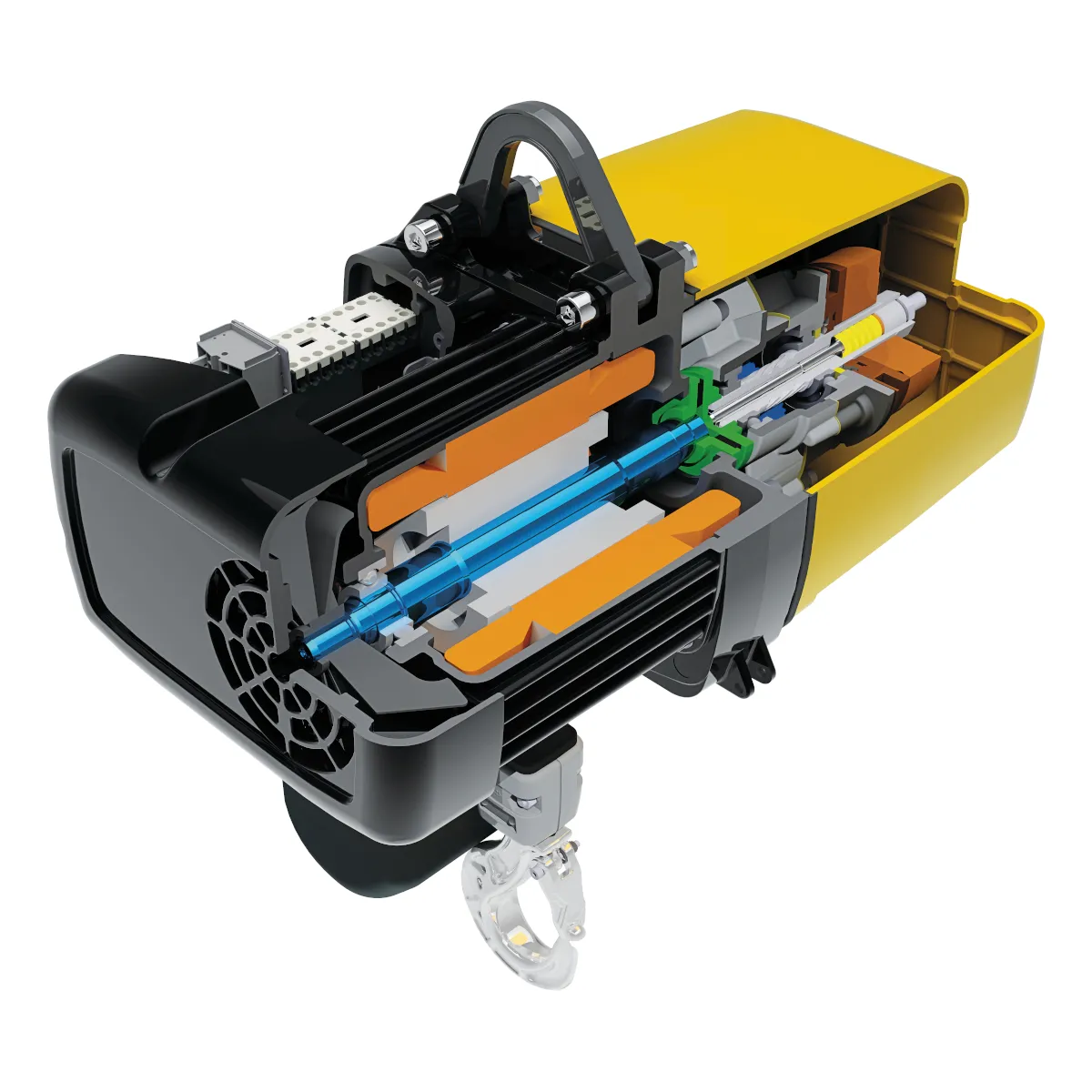

  • stille werking dankzij een drietrapsaandrijving en spiraalvertanding
  • polygoonverbindingen maken snelle montage en demontage mogelijk
  • verkrijgbaar als driefasen- of eenfasenkettingtakel
  • directe besturing, speciale besturing, radiografische afstandsbediening of frequentieregelaar
  • speciale uitvoeringen, waaronder gesynchroniseerde elektrische kettingtakels, laagbouwuitvoeringen, corrosiebestendige uitvoeringen en ATEX-uitvoeringen
  • uiterst sterke en slijtvaste, zwart gefosfateerde lastketting
  • langere levensduur en lagere bedrijfskosten



Eigenschappen

  • draagvermogen van 100 tot 630 kg voor de GP250-uitvoering
  • standaard hefhoogte van 3 m en lengte van de bedieningskabel van 1,8 m; de ketting en kabel kunnen volgens de wensen van de klant worden verlengd
  • de frequentieregelaar maakt nauwkeurige positionering van de last mogelijk, is gebruiksvriendelijk en vereist minimaal onderhoud
  • eindschakelaars voor de hoogste en laagste positie van de haak
  • gelijkstroomveerrem
  • overbelastingsbeveiliging met instelbare slipkoppeling die zich niet in de lastdragende krachtstroom bevindt
  • de robuuste behuizing van spuitgietaluminium zorgt voor een optimale koeling van de takel
  • thermische motorbeveiliging
  • kunststof, canvas of stalen kettingbak
  • bedieningsschakelaar met twee knoppen en een STOP-knop voor noodstop
  • bovenophanging met haak: de ophanging kan zeer eenvoudig worden gemonteerd en verwijderd
  • gesmede onderhaak: de draaibare haak voorkomt verdraaiing van de lastketting
