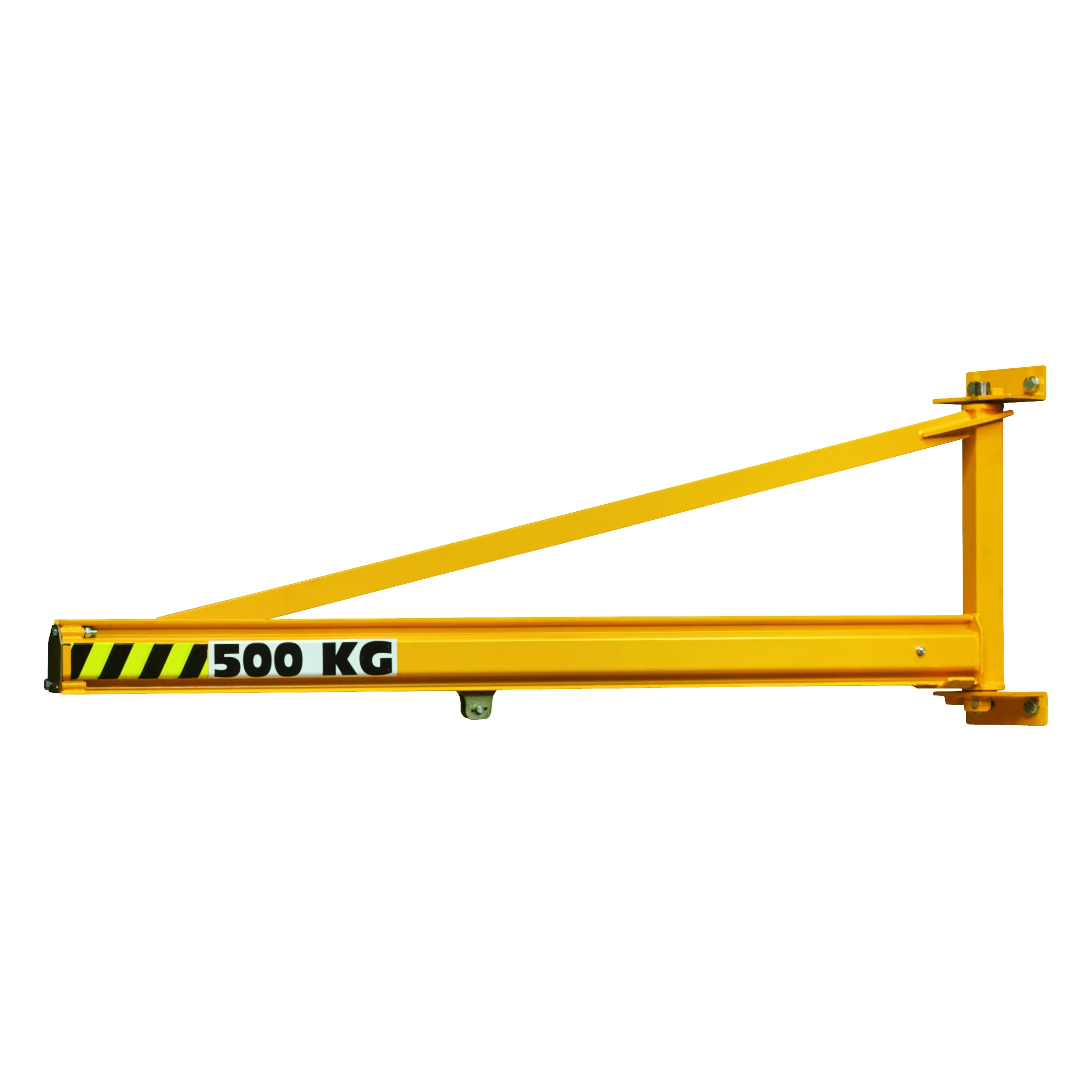

Gelede wandzwenkkraan (ZZD) 125–500 kg, 2–5 m

1 Max. draagvermogen — kg

125 250 500

2 Overspanning — m

2 2.5 3 3.5 4 4.5 5

Gebruikstype

Buitengebruik ontgrendelt opties voor bescherming tegen weersinvloeden: asafdichting, roestvaststalen as, takelkap, 120 µm C3-verfsystemen en thermisch verzinken.

Montageset

Het automatisch voorgestelde KF-niveau is afhankelijk van het draagvermogen en de overspanning. Type A = banden op IPE/HEA/HEB of betonnen kolom. Type C = klemmen op IPE/HEA/HEB. FCM = wandmontage met chemische ankers.

Kettingtakel

Voeg een kettingtakel toe aan de kraan, of gebruik uw eigen takel.

Draagvermogen handtakel

Kies het RLD-model. Alleen modellen die overeenkomen met de SWL van de kraan worden weergegeven.

Hefhoogte handtakel

Lengte lastketting (de handketting is altijd 1 m korter).

Zwenkvergrendeling

Mechanische vergrendeling om de arm in een bepaalde positie vast te zetten.

Zwenkaanslagen

Mechanische aanslagen die de rotatie van de arm begrenzen. De instelbare prijs is afhankelijk van de a-maat.

Zwenkvertragingsinrichting

Demper om de zwenkbeweging van de arm af te remmen — montage zonder lassen. Geprijsd per arm (161 EUR/arm).

Vergrendelbare hoofdschakelaar

20A vergrendelbare hoofdschakelaar onder de behuizing.

Standpijp (3 m)

Standpijp van 3 m voor montage van de hoofdschakelaar.

Voedingskabel in buis

Voedingskabel van de takel door een beschermbuis geleid (alleen ZZD / SZZD).

Verfsysteem

De standaardafwerking is 60µm C2-polyesterpoedercoating, RAL 1028 geel (inbegrepen).

Afdichting van de as

Afdichting van de draaias voor buitengebruik / gebruik in zware omgevingsomstandigheden.

Roestvaststalen as

Draaias van roestvast staal; de prijs is afhankelijk van het bevestigingsnummer van uw configuratie.

Afdekkap voor de takel (bescherming voor buitengebruik)

Op de ligger geklemde plaatmetalen bescherming die de takel tegen regen beschermt. De afmetingen worden aan de takel aangepast.

Verpakking

De standaardverpakking is krimpfolie voor wegtransport (niet geschikt voor zeetransport). Optionele houten transportsteun voor overspanningen tot 6 m.

Constructieberekeningsnota

Optioneel constructief document (note de calcul) dat de constructieve reactiekrachten van uw specifieke configuratie certificeert. Dit is door sommige keuringsinstanties en verzekeraars vereist bij de ingebruikname van de kraan.
